Technische beschrijving van het weerstation:
Bij mijn weerstation worden een aantal grootheden gemeten.
te weten:
Deze grootheden worden iedere 5 seconden verzameld en in het meet station verwerkt en opgeslagen. Behalve de windsnelheid deze wordt elke seconde gemeten. Dat is in het belang van de maximale windstoot. Al dit omzetten van digitale waarden van de sensoren naar analoge grootheden is een AVR-microcontroler een ATmega168 verantwoordelijk. De gemeten waarden worden vergeleken met hun minimale en maximale waarden. de luchtdruk, temperatuur en vocht wordt nog eens elk uur gemiddeld om de tendens vast te stellen. Elke 5 seconden worden dan de meet resultaten doorgestraald met behulp van een zigbee(XBEE) zender/ontvanger op 2,4GHz. Vervolgens wordt dit ontvangen en in een centrale unit, een display ergens in huis of op de PC.
Ook worden de grootheden elke minuut gemiddeld en naar de centrale eenheid in huis gezonden. Daar worden ze opgeslagen op een geheugen kaart en elke minuut op internet plaatst.

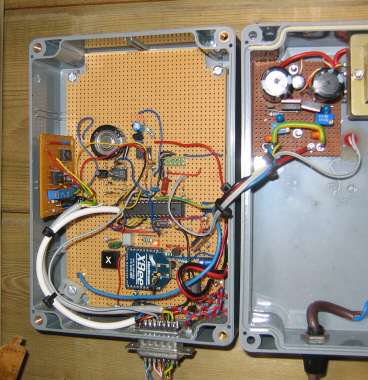

Weerhut met temperatuur en vochtsensor meetstation voor het verwerken van de gegevens

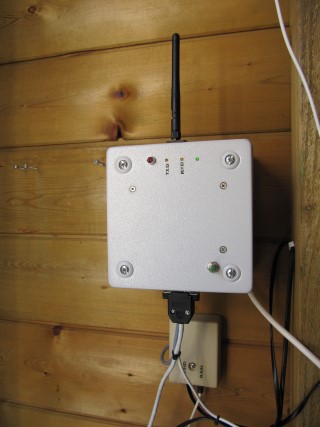

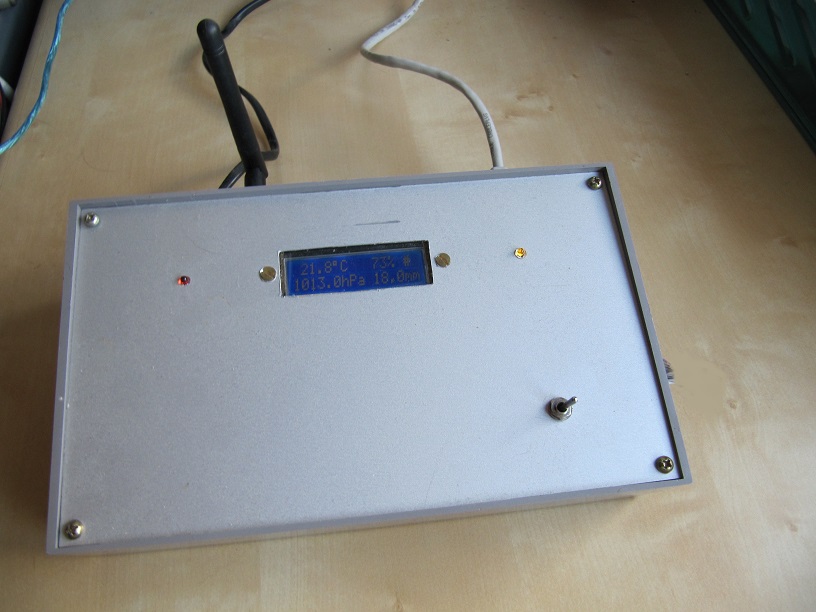

centrale eenheid in huis.

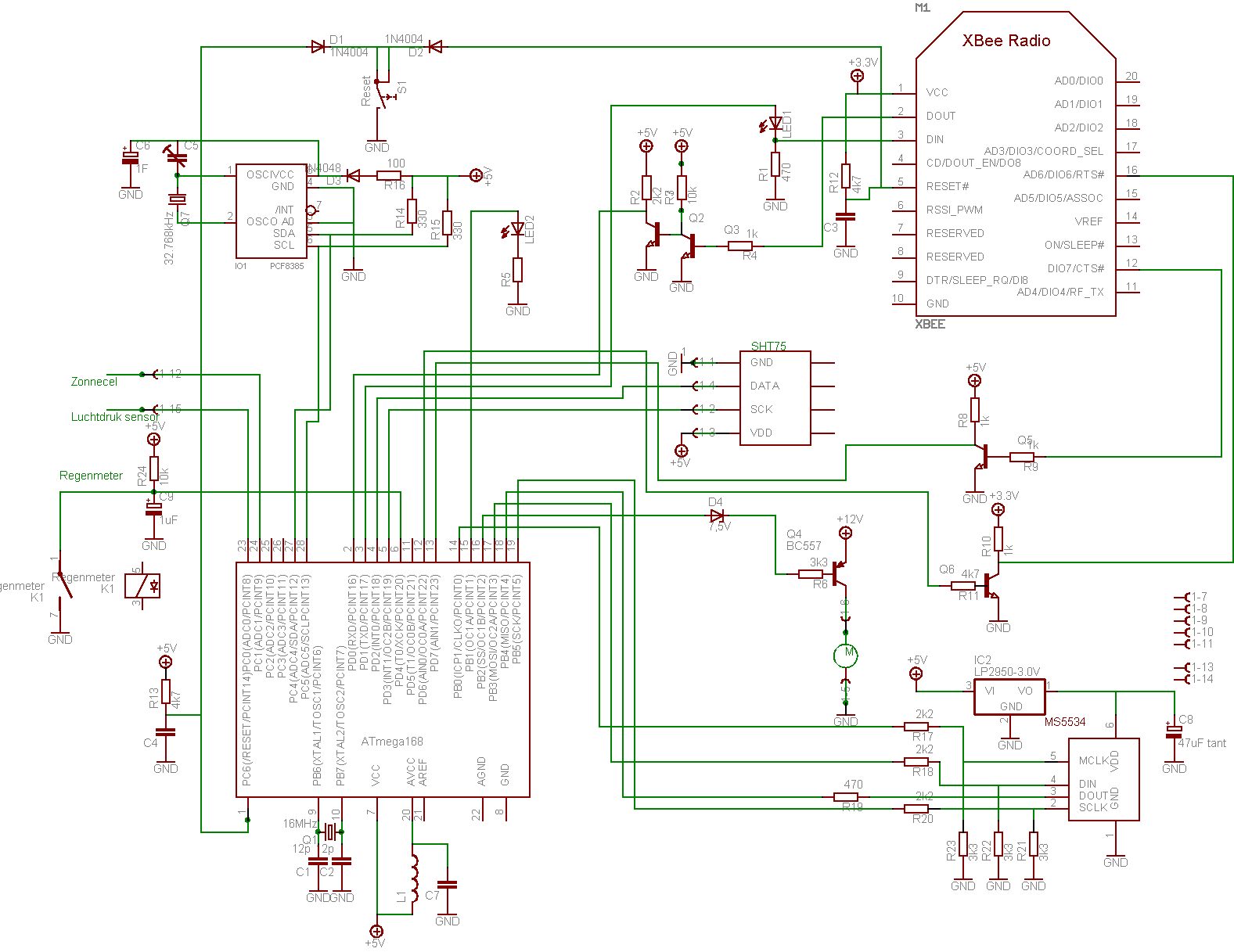

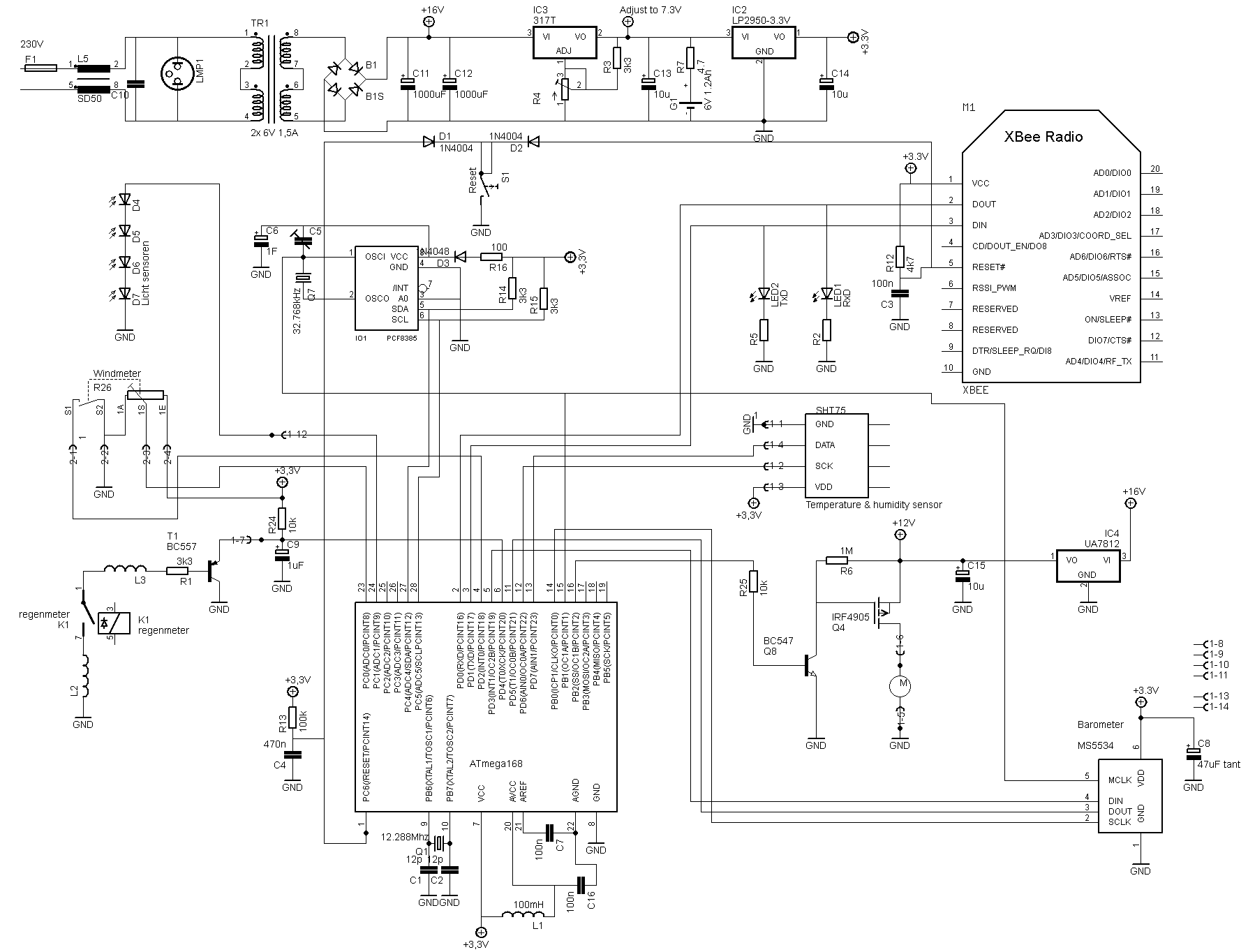

Schema meetstation
Het hart van het weerstation bestaat uit een AVR ATmega168 processor. Deze draait op een klok frequentie van 12.288Mhz. Door deze frequentie m.b.v. een timer door 375 te delen ontstaat een zeer nauwkeurige frequentie van ca 32.768 KHz. Deze wordt via pin PB0 uitgevoerd en zorgt zo voor de MCLK voor de MS5534 en de klokpulsen van het klok/kalender IC: PCF8583 van Philips.
De regenmeter wordt door middel van een reed contact elke 0.2mm geregistreerd en komt binnen op T0 van de processor. Elke keer als er een puls binnenkomt wordt de neerslag som met 0.2mm/m2 regen verhoogd.
De Wind meter bevat twee sensoren. Een soort potentiometer die de richting van de wind aangeeft en een reed-contact, die elke omwenteling van de anemometer een puls geeft. Deze puls komt binnen op de INT0 van de processor en de tijd die tussen deze twee pulsen gemeten wordt geeft de luchtsnelheid aan. De analoge waarde van de potentiometer wordt gemeten door ADC1. de waarde ligt tussen 0V voor een Noorden wind en 3.3V voor een NNW wind.
Door 4 zonnecellen van 0,5V in serie te zetten hebben we bij volle zon een spanning van ongeveer 2V, die gemeten wordt door ADC0. Op deze mannier kunnen we meten of het bewolkt is, donker of de zon schijnt.
Alle gegevens worden verzameld en met een serieël RS232 protocol via de XBEE-PRO zender verzonden naar de omgeving.
Om er voor te zorgen dat bij stroom uitval toch wordt gemeten, is het meetstation voorzien van een nood accu.
